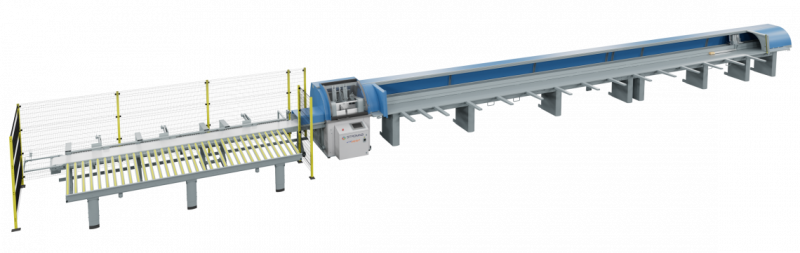

CT600 MX, LINEA DE TRONZADO CON EMPUJADOR ELECTRONICO POR CORTES ANGULARES
Nuevo producto
CT600 MX es una línea de tronzado con empujador electrónico con optimización completa y detecciòn de la madera.
https://youtu.be/rRHqr-abm00
Gracias a su mesa giratoria, es la solución óptima para todas las necesidades de corte recto (90°) y angular (+/- 70°)
tanto para el tronzado de una sola barra como para el tronzado de paquetes.
El nuevo perfil del empujador se desliza sobre una guía lineal y rodamientos de bolas.
Gracias a su mesa giratoria, es la solución óptima para todas las necesidades de corte recto (90°) y angular (+/- 70°)
tanto para el tronzado de una sola barra como para el tronzado de paquetes.
El nuevo perfil del empujador se desliza sobre una guía lineal y rodamientos de bolas.
Sistema de avance por cremallera, piñón y motor sin escobillas para garantizar la máxima precisión de corte.
Capacidad de empuje de una tabla o un paquete de hasta 250 kg.
La arquitectura del software se basa en un control electrónico Beckhoff con un monitor táctil de 12" de alta resolución,
interfaz gráfica 3D sencilla e intuitiva con sistema operativo Windows.
Las listas de corte pueden crearse directamente en el software de a bordo o importarse mediante conexión
a puertos de red Ethernet o USB.
El software permite optimizar automáticamente la lista de corte para reducir los desechos y optimizar el proceso de mecanizado
según 4 criterios: longitud máxima, desperdicio mínimo, secuencia y prioridad.
Una fotocélula permite medir automáticamente la pieza que se va a cortar (función OPTI).
Una segunda fotocélula detecta las marcas fluorescentes para eliminar nudos y defectos (función OPTI PLUS).
Posibilidad de integrar impresoras de etiquetas y impresoras de chorro de tinta a la línea de corte.
En opciòn, se pueden implementar sistemas automáticos de carga y salida.
En definitiva, es la máquina perfecta para los clientes más exigentes, flexible pero con gran capacidad de producción.
Es la referencia para los fabricantes de embalajes especiales, suelos de madera, casas de madera,
encofrados para la construcción y mobiliario interior y exterior.
La arquitectura del software se basa en un control electrónico Beckhoff con un monitor táctil de 12" de alta resolución,
interfaz gráfica 3D sencilla e intuitiva con sistema operativo Windows.
Las listas de corte pueden crearse directamente en el software de a bordo o importarse mediante conexión
a puertos de red Ethernet o USB.
El software permite optimizar automáticamente la lista de corte para reducir los desechos y optimizar el proceso de mecanizado
según 4 criterios: longitud máxima, desperdicio mínimo, secuencia y prioridad.
Una fotocélula permite medir automáticamente la pieza que se va a cortar (función OPTI).
Una segunda fotocélula detecta las marcas fluorescentes para eliminar nudos y defectos (función OPTI PLUS).
Posibilidad de integrar impresoras de etiquetas y impresoras de chorro de tinta a la línea de corte.
En opciòn, se pueden implementar sistemas automáticos de carga y salida.
En definitiva, es la máquina perfecta para los clientes más exigentes, flexible pero con gran capacidad de producción.
Es la referencia para los fabricantes de embalajes especiales, suelos de madera, casas de madera,
encofrados para la construcción y mobiliario interior y exterior.
Más
| Datos Tecnicos Tronzadora | |
|
Diametro hoja
600 mm
|
Velocidad rotaciòn hoja
2600 rpm
|
|
Potencia motor hoja
kW 7,5 (HP 10)
|
Rotaciòn automatica hoja
-70° +70°
|
|
Altura mesa de trabajo
1000 mm
|
Inclinaciòn mesa de trabajo
8°
|
|
Secciòn minima de corte
30 (L) x 10 (H) mm
|

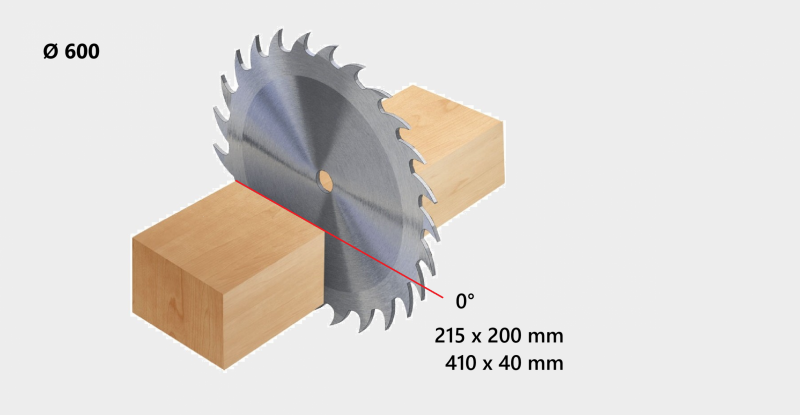

Capacidad max de corte con hoja 0° (corte recto)
410 mm (L) a 40 mm (H) - 215 mm (L) a 200 mm (H)
|
|

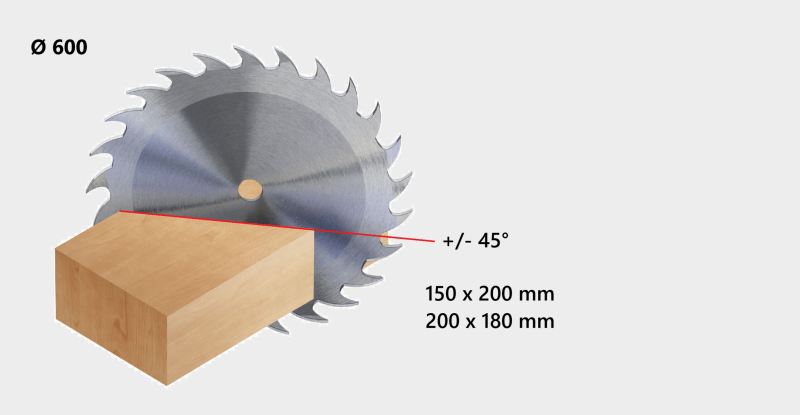

Capacidad max de corte con hoja 45° (corte angular)
285 mm (L) a 40 mm (H) - 150 mm (L) a 200 mm (H)
|
Capacidad max de corte con hoja 70° (corte angular)
80 mm (L) a 40 mm (H) - 40 mm (L) a 200 mm (H)
|
|
Presiòn de servicio
6 bar
|
Bocas de aspiraciòn
3 x Ø100 mm - 1 x Ø120 mm
|
|
Peso neto
1200 kg
|
| Datos Tecnicos Empujador | |
|
Capacidad de cargo
de 3000 hasta 14000 mm
|
Velocidad max
120 mt / min
|
|
Velocidad max de posicionamiento
120 mt / min
|
Velocodad max de regreso
120 mt / min
|
|
Precision de posicionamiento
+/- 0,4 mm
|
Peso max piezas
250 kg
|
|
Ciclo de ejecución del corte
4 sec
|
