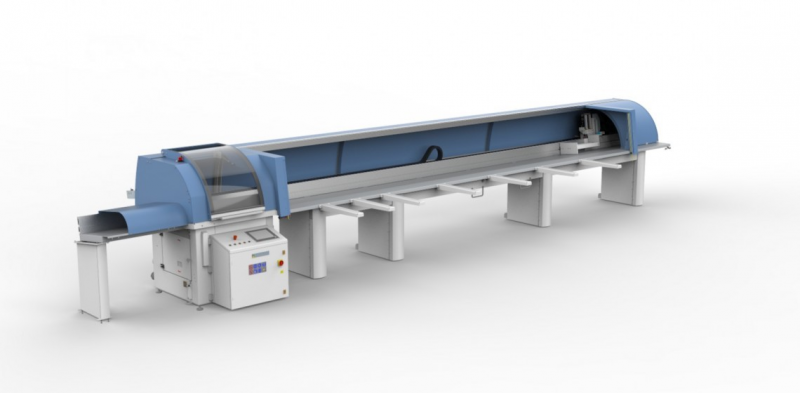

TR601 MX - TR601F MX , LÍNEA DE TRONZADO CON CARGA MANUAL CORTE OPTIMIZADO DE PAQUETES
Nuevo producto
La TR601 MX es una línea de corte controlada electrónicamente por empujador con carga manual por el operador
y completa optimización y defección de la madera.
Con su unidad de corte específica de accionamiento hidráulico y un potente motor de 9,2 kW, es la solución ideal
para cortar en paquetes utilizando las grandes secciones de corte de la hoja de 600 mm de diámetro, con precisión y rapidez.
Gracias a opciones técnicas cada vez más ambiciosas, el empujador electrónico se desplaza sobre una guía lineal y patines de alto rendimiento.
El sistema de alimentación mediante cremallera, piñón y motor sin escobillas garantiza el empuje de un paquete de hasta 750 kg.
La arquitectura del software se basa en un control electrónico Beckhoff con un monitor de pantalla táctil de 12" de alta resolución,
interfaz gráfica 3D sencilla e intuitiva con sistema operativo Windows.
Las listas de corte pueden crearse directamente en el software de a bordo o importarse mediante conexión
a puertos de red Ethernet o USB.
El software permite optimizar automáticamente la lista de corte para reducir los residuos y optimizar el proceso de mecanizado
según 4 criterios: longitud máxima, desperdicio mínimo, secuencia y prioridad.
Una fotocélula permite medir automáticamente la pieza que se va a cortar (función OPTI).
Una segunda fotocélula detecta marcas fluorescentes para eliminar nudos y defectos (función OPTI PLUS).
TR601F MX integra la unidad de fresado en la máquina, transformándola en un verdadero centro de mecanizado
combinando corte y fresado.
combinando corte y fresado.
Las impresoras de etiquetas y impresoras de chorro de tinta pueden integrarse en la línea de corte.
En opciòn, es posible implementar un sistema de salida automatica para descargar material agrupado.
El descargador también está disponible con una trampilla para la evacuación de recortes finales y recortes de cola.
El descargador también está disponible con una trampilla para la evacuación de recortes finales y recortes de cola.
Más
|
Datos Tecnicos Tronzadora
|
|
|
Diametro hoja
600 mm
|
Velocidad rotaciòn hoja
2600 rpm
|
|
Potencia motor hoja
kW 9,2 (HP 12,5)
|
Secciòn minima de corte
20 (L) x 10 (H) mm
|
|
Capacidad max de corte
650 mm (L) a 40 mm (H) - 300 mm (L) a 200 mm (H)
|
Presiòn de servicio
6 bar
|
|
Bocas de aspiraciòn
2 x Ø100 mm
|
Peso neto
2100 kg
|
|
Datos Tecnicos Unidad Fresadora
|
|
|
Potencia motor
kW 4 (HP 5,5) - kW 5,5 / kW 7,5 (opciòn)
|
Diametro max herramienta de fresado
280 mm (agujero Ø40 mm)
|
|
Recorrido de fresado
400 mm
|
Ancho max herramienta de fresado
100 mm
|
|
Ajuste manual de la profundidad de fresado
desde 0 hasta 75 mm (ajuste controlado CN opciòn)
|
Peso neto
750 kg
|
|
Datos Tecnicos Empujador
|
|
|
Capacidad de cargo
3000 - 4000 - 5000 - 6000 mm
|
Velocidad max
90 mt / min
|
|
Velocidad max de posicionamiento
90 mt / min
|
Velocidad max de regreso
90 mt / min
|
|
Precision de posicionamiento
+/- 0,4 mm
|
Peso max piezas
80 kg
|
|
Ciclo de ejecución del corte
4 sec
|
